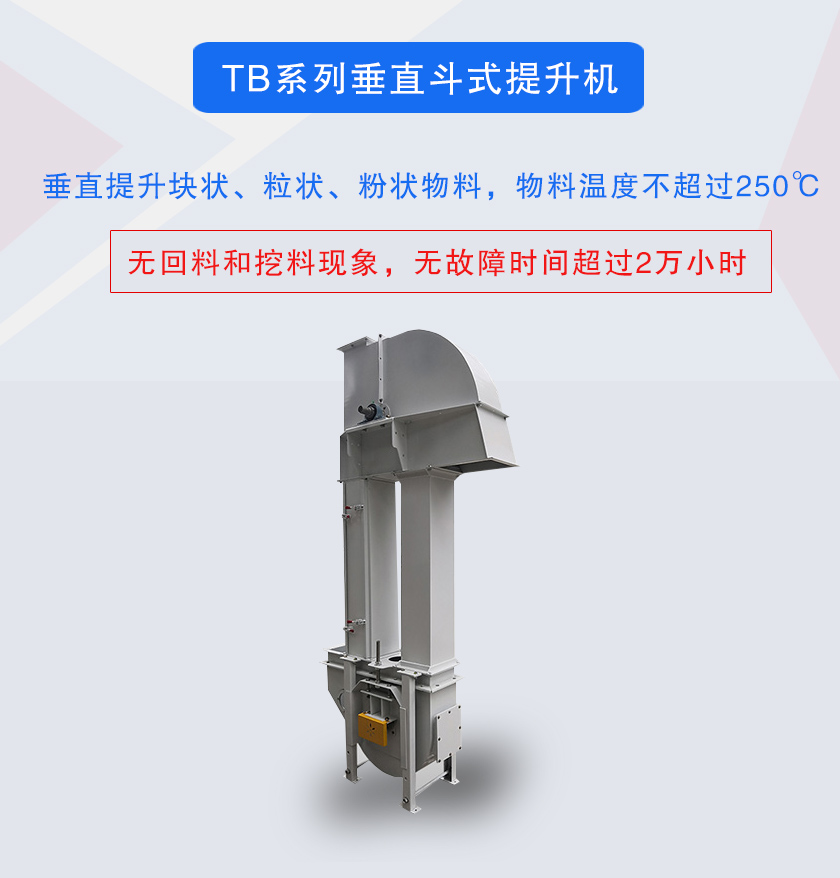

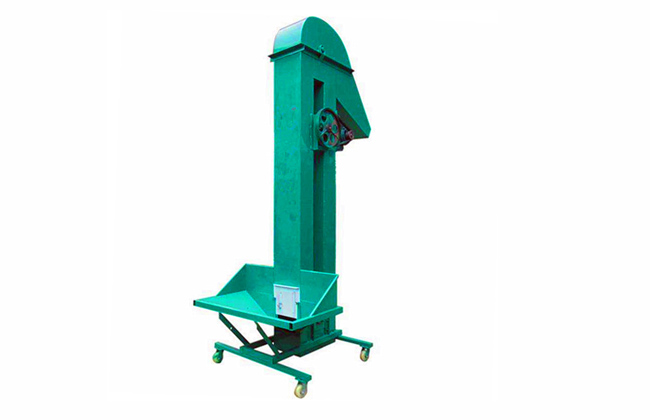

TB系列垂直斗式提升機（以下簡稱斗提機）系采用板式套筒滾子鏈為牽引構件，料斗固定在鏈板上并連續布置，用流入式裝載，低速重載卸料的斗提機。本機適用于輸送中等及大塊狀的、易碎的和磨琢性的堆積密度小于2t/m3的物料，物料溫度不超過2500C，如塊煤、礦石、卵石、焦碳等 。
TB垂直斗式提升機廣泛適用于冶金、煤炭、建材、糧食、機械、醫藥、食品等行業。用于垂直或大傾斜角輸送粉狀、粒狀、非粘性的容重≤1.3t/m3的干燥物料，如糧食，油麩、飼料、化工原料、水泥等。物料溫度一般不能超過250℃。輸送機也可對物料進行干燥、冷卻作業。
垂直斗式提升機流入式裝載，低速重載卸料，密封式輸送，不散料，無粉塵污染
垂直斗式提升機具有結構簡單，占地面積小，技術指標先進，工作可靠，使用維修方便等特點。
1、采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象。
2、不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料。

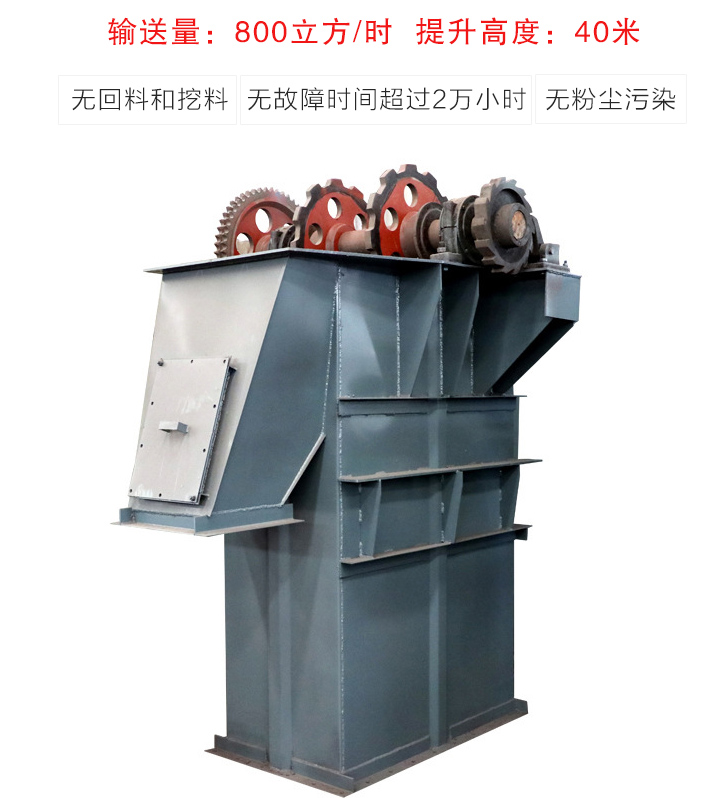

3、每小時輸送量可達800立方，提升高度可至40米。
4、運行可靠性好，無故障時間超過2萬小時。
5、使用壽命長、提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
6、機殼密封嚴謹，保證在提升物料過程中無粉塵污染。

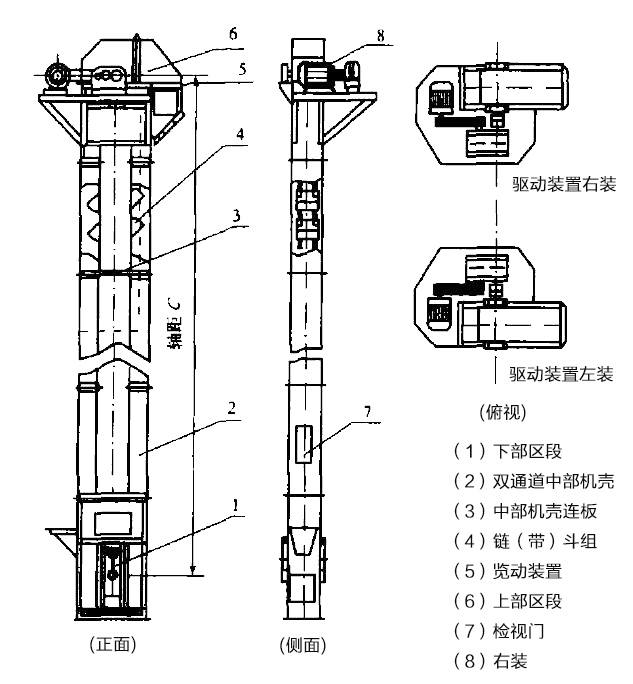

TB系列垂直斗式提升機由殼體、牽引件（輸送鏈）、料斗、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口（入料口）和卸料口（出料口）等部分組成。
殼體：外殼：內裝傳動裝置和制動器。
牽引件：為板式套筒滾子鏈，單鏈條固接在料斗后壁上，雙鏈與料斗兩側相連，當料斗寬度為160～250mm時采用單鏈，當料斗為320～630mm時采用雙鏈。
料斗：圓柱形斗：深斗、斗口呈65°傾斜，深度大，用于干燥，流動性好，很好地撒落的粒狀物料的輸送。
淺料斗：口呈45°傾斜，深度小，用于潮濕的和流動性的粒狀物料。
深料斗：一般用于比較干燥流動性好的物料。
三角形料斗：物料一般是定向自流式卸料。
尖角形斗：其側壁延伸到底板外，成為擋邊，卸料時，物料可沿一個斗的擋邊和底板所形成的槽卸止，適用于粘稠性大和沉重的塊狀物料運送。
鏈輪：鏈輪用以與節鏈環或纜索上節距準確的塊體相嚙合，是一種實心或帶輻條的齒輪，與滾子鏈嚙合以傳遞運動。
TB系列垂直斗式提升機啟動后，料斗把物料從下面的儲藏中舀起，隨著輸送鏈提升到頂部，繞過頂輪后向下翻轉，然后將物料傾入接受槽內。
| 型號 | 大給料粒度mm | 料斗 | 提升高度m | 大提升能力 (立方米/h) | 電動機功率 提升機重量 | ||
| 斗距mm | 寬度MM | 容量L | |||||
| TB250 | 90 | 200 | 250 | 3 | 5-40 | 25 | 按具體的垂直斗式提升機訂貨總圖核計確定 |
| TB315 | 100 | 200 | 315 | 6 | 46 | ||
| TB400 | 110 | 250 | 400 | 12 | 75 | ||
| TB500 | 130 | 320 | 500 | 25 | 95 | ||
| TB630 | 150 | 400 | 630 | 50 | 148 | ||
注：表中大輸送能力是按填充系數ψ-0.8計算得出的，僅供參考。 |
|||||||
