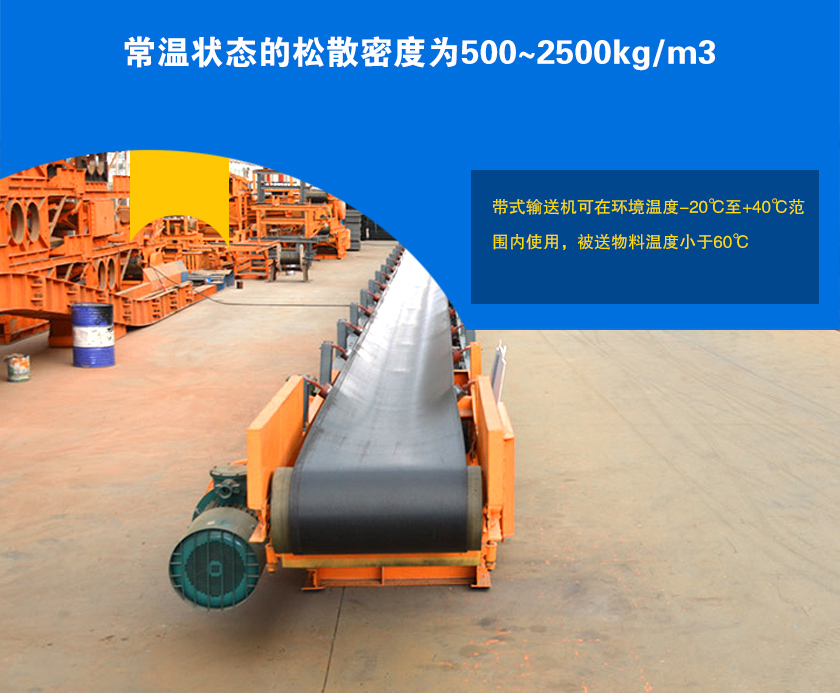

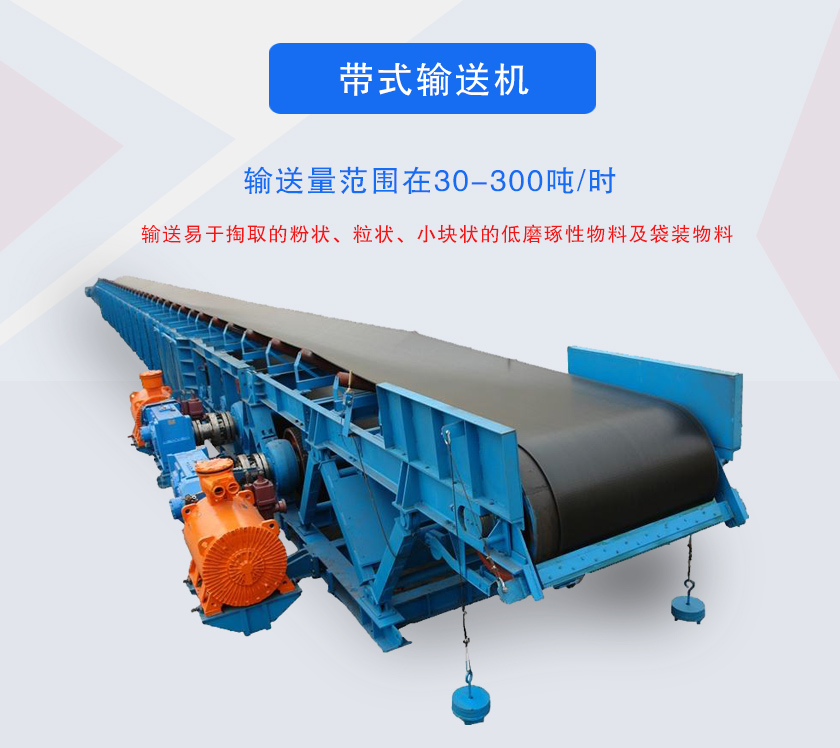

帶式輸送機也叫膠帶輸送機或皮帶輸送機，是一種摩擦驅動以連續方式運輸物料的機械，適用于輸送易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料，如煤、碎石、混凝土、袋裝水泥、化肥、沙子、粗鹽等。帶式輸送機可在環境溫度-20℃至+40℃范圍內使用，被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定，傳動可用電滾筒，也可用帶驅動架的驅動裝置。

帶式輸送機的分類

應用行業

帶式輸送機主要應用于冶金、電力、煤炭、化工、建材、碼頭、糧食等行業，進行裝車、裝船、轉載或堆積各種常溫狀態的松散密度為500~2500kg/m3各種散狀物料或成件物品。對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

現場視頻

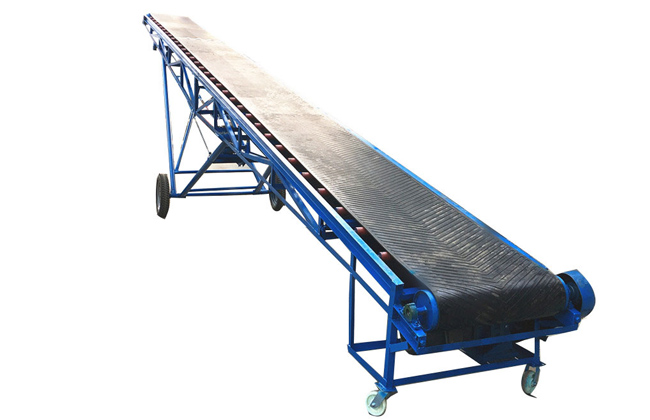

移動帶式輸送機-輸送沙子

固定帶式輸送機-輸送礦石

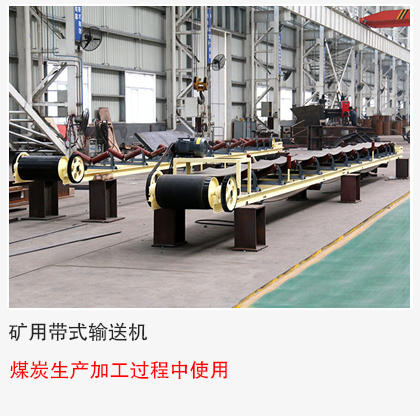

礦用帶式輸送機-輸送煤炭

特點優勢

1、輸送量范圍在30-300噸/時，輸送長度可以達到185m，輸送效率高；

2、采用專業的支架和高精度，硬具面齒輪設計，承受力很大，單體物料承受300斤左右；

3、在水平方向或傾斜角度不大(<250°)的方向上輸送物料；

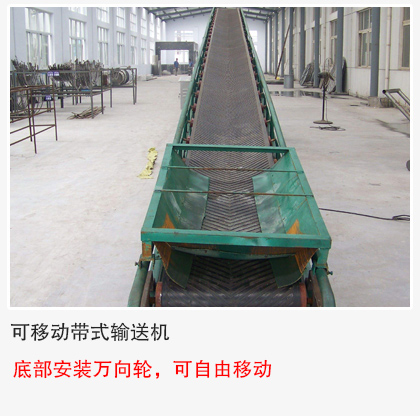

4、可以根據現場情況設計成移動型或以升降型，輸送機升降高度也是可以調節的，傾斜高度1-5米之間；

5、輸送平穩,噪音小，輸送過程中不會損壞物料。

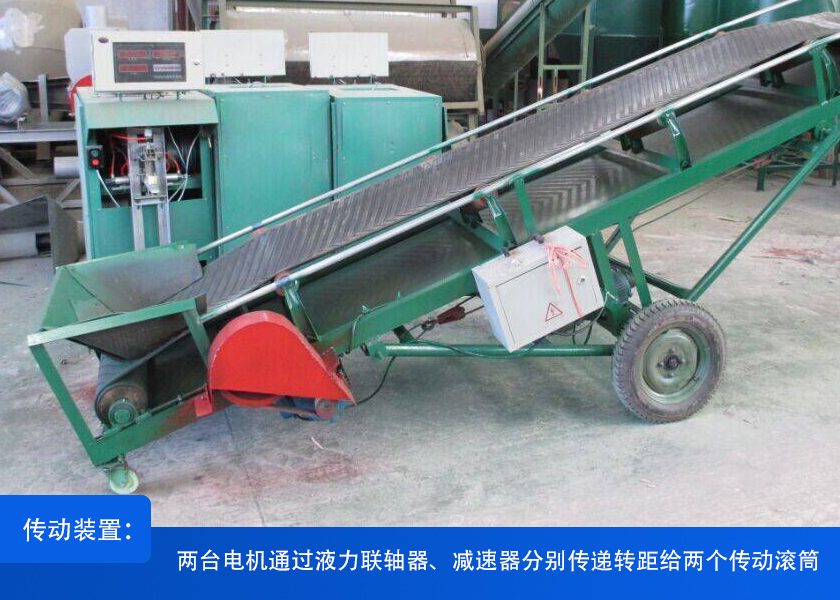

細節展示

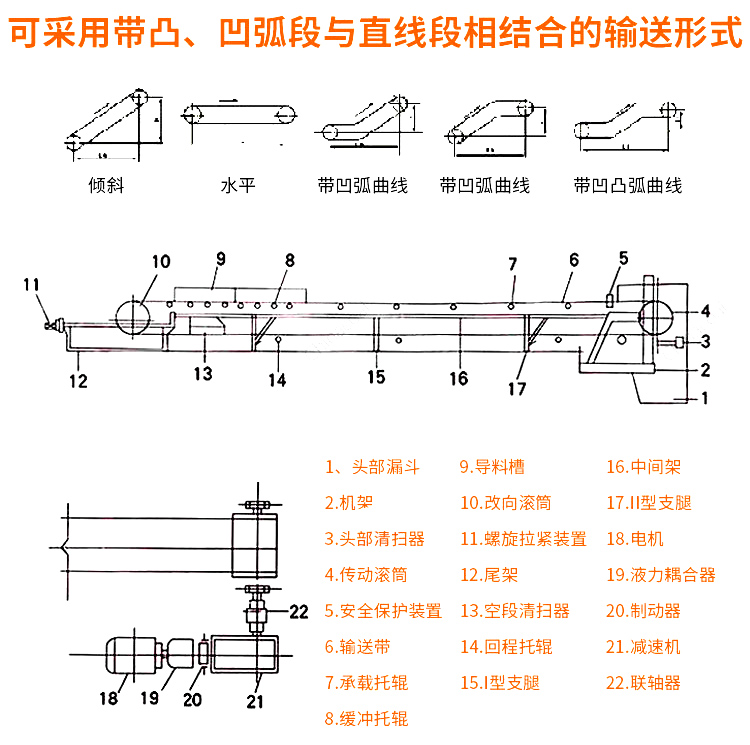

帶式輸送機主要由膠帶、托輥、機架、驅動裝置、拉緊裝置、改向滾筒、制動裝置和清掃裝置等組成。

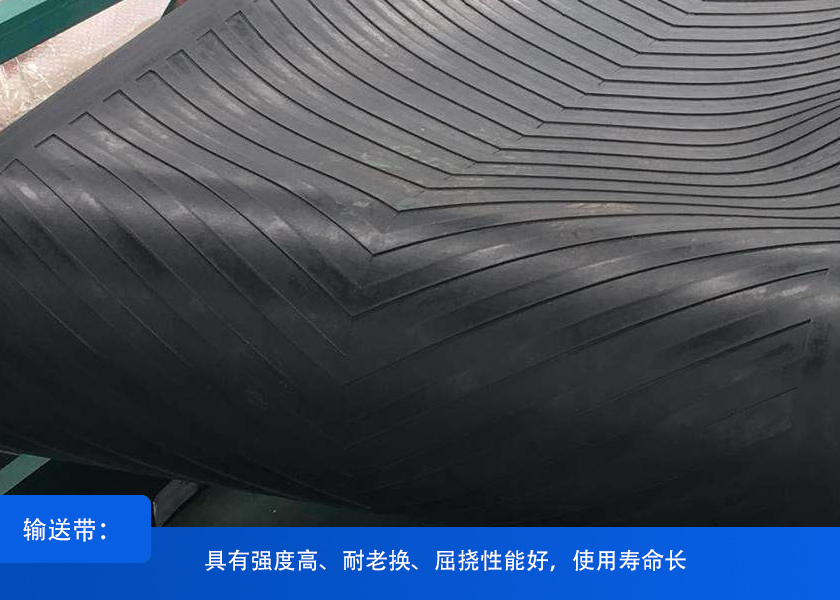

輸送帶：具有耐油、酸、堿等特點，但是并不能很強的適應氣候的變化，易打滑和老化。

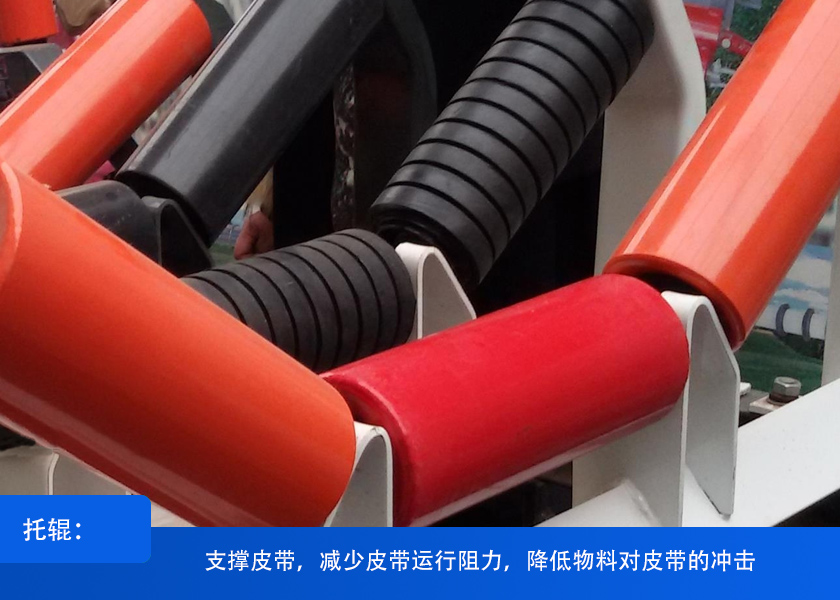

托輥：①用戶可以通過對心托輥的調整，來決定橫向位置，避免物料在輸送過程中跑偏，②緩沖托輥裝在受料處，以減小物料對皮帶的沖擊，減少皮帶的磨損。

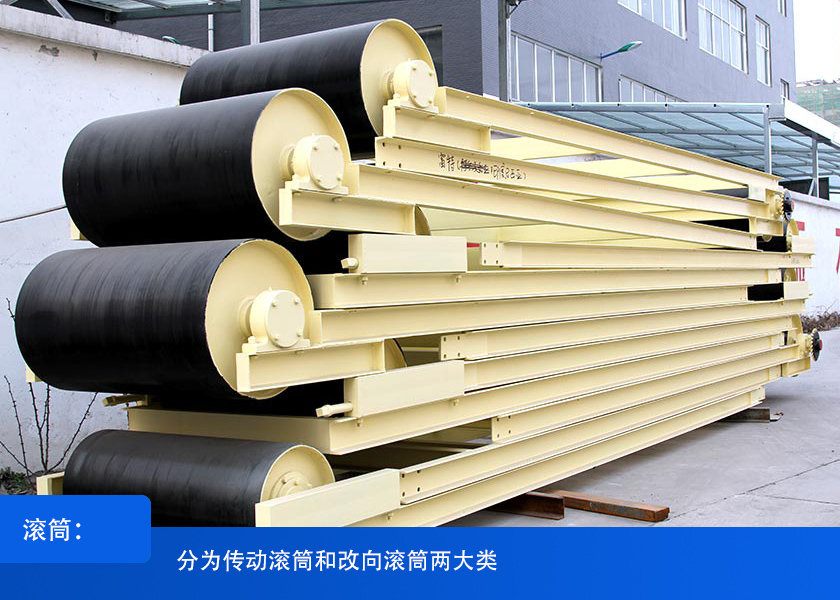

滾筒裝置：改向滾筒目的是改變膠帶的運行方向和增加傳動滾筒的包角，使膠帶形成封閉的環形。

松緊裝置：使輸送帶達到必要的張力，可以有效的降低驅動滾筒上打滑的可能性，并使輸送帶在托輥間的撓度保證在正常的范圍內。

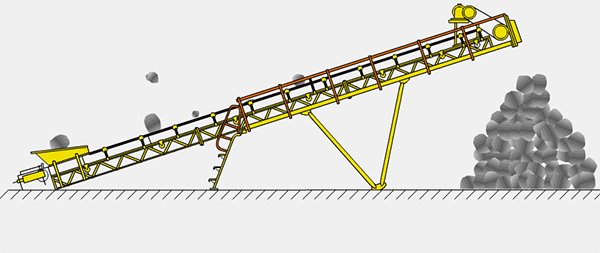

工作原理

帶式輸送機是以輸送帶作為牽引和承載構件,通過承載物料的輸送帶的運動進行物料輸送的連續輸送設備，輸送帶繞經傳動滾筒和尾部滾筒形成載極環形帶，上下輸送帶由托輥支承以限制輸送帶的撓曲垂度，拉緊裝置為輸送帶正常運行提供所需的張力。工作時驅動裝置驅動傳動滾筒，通過傳動滾筒和輸送帶之間的摩擦力驅動輸送帶運行，物料裝在輸送帶上和輸送帶一起運動以完成對物料的輸送。

帶式輸送機型號及參數

寬度 (mm)	輸送長度 功率			輸送速度 (m/s)	輸送量 (t/h)
400	≤10 3	12-15 3-4	15-30 4-7.5	1.25-2.0	30-60
500	≤10 3	12-15 4-5.5	15-30 5.5-7.5	1.25-2.0	40-80
650	≤10 4	12-15 7.5	15-30 7.5-11	1.25-2.0	80-120
800	≤10 4	12-15 7.5	15-30 7.5-15	1.25-2.0	120-200
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.25-2.0	200-320
1200	≤10 7.5	10-20 7.5-15	20-40 15-30	1.25-2.0	290-480
1400	≤10 11	10-20 15-22	20-40 22-45	1.25-2.0	400-680
1600	≤10 15	10-20 22-30	20-50 30-75	1.25-2.0	600-1080
1800	≤10 18.5	10-20 30-45	20-50 45-110	1.0-2.0	800-1500
2000	≤10 22	10-20 45-55	20-50 55-132	1.0-2.0	1000-2000
2400	≤10 30	10-20 55-75	20-50 75-185	1.0-2.0	1500-3000

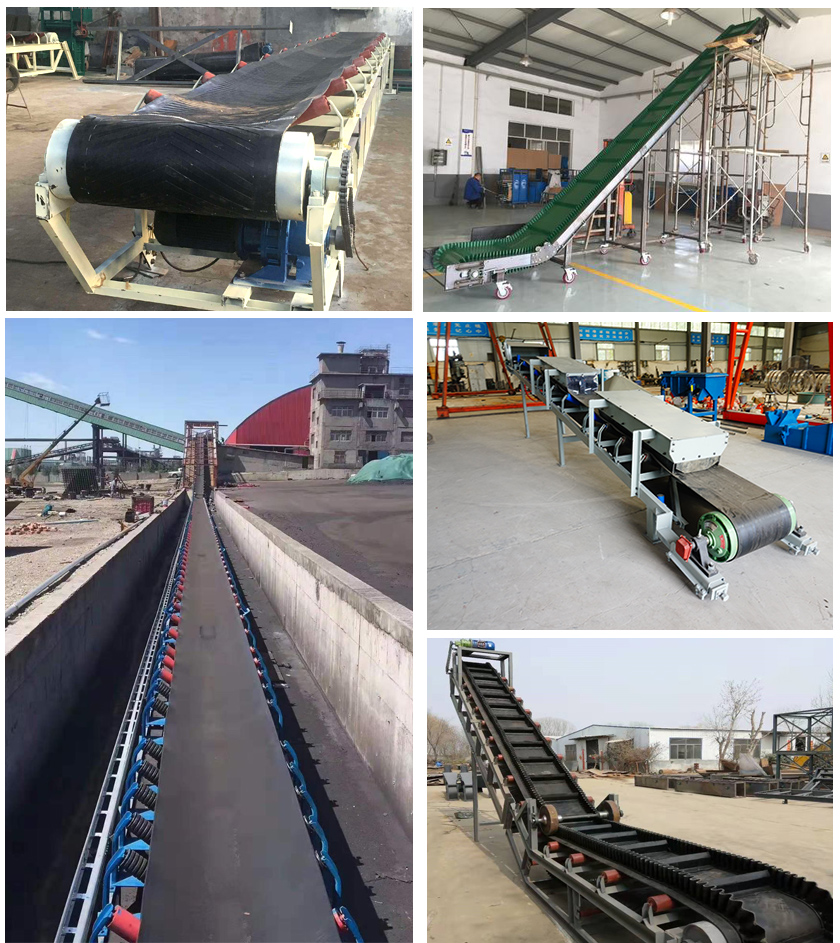

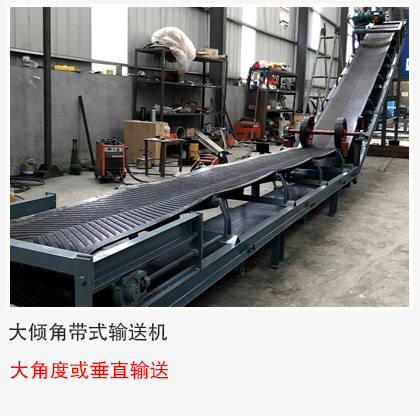

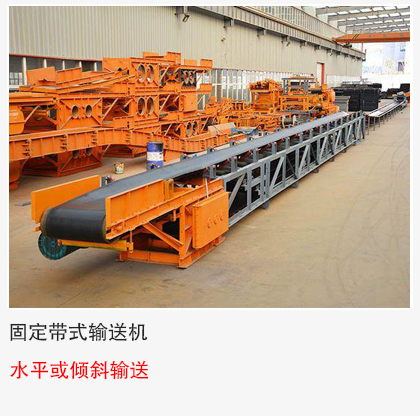

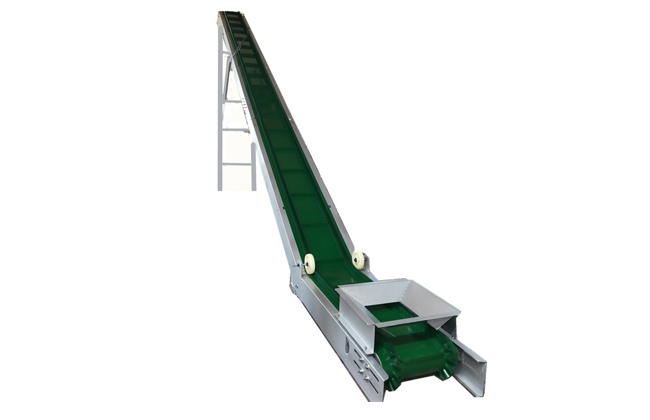

帶式輸送機圖片

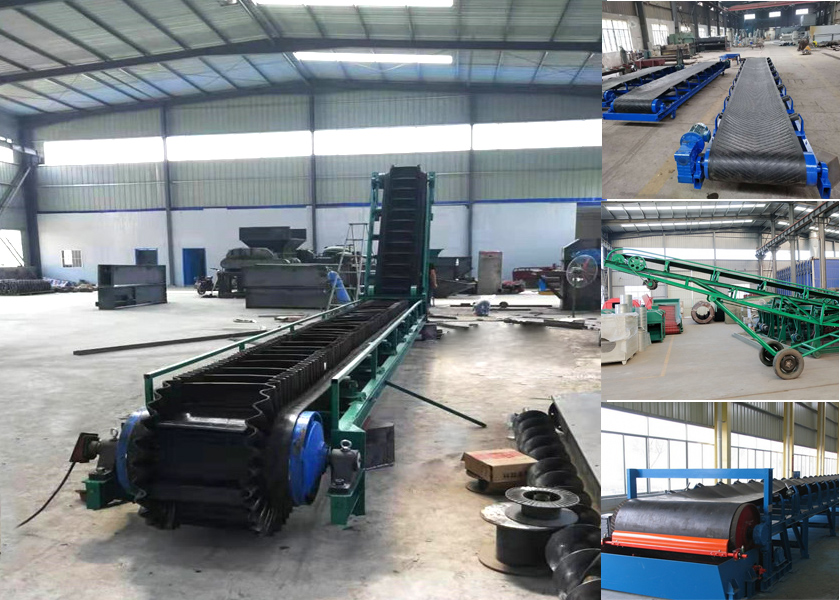

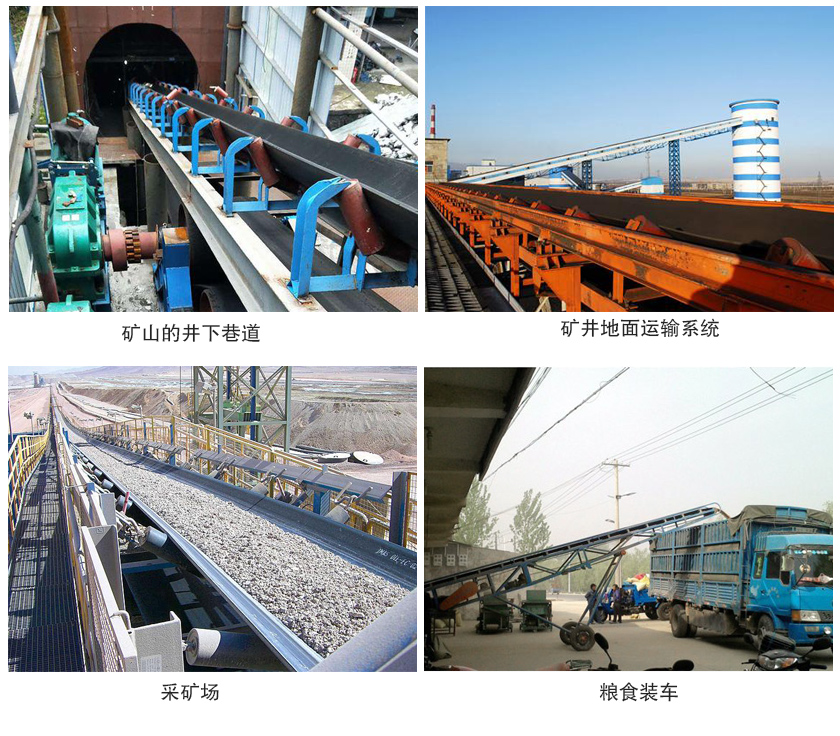

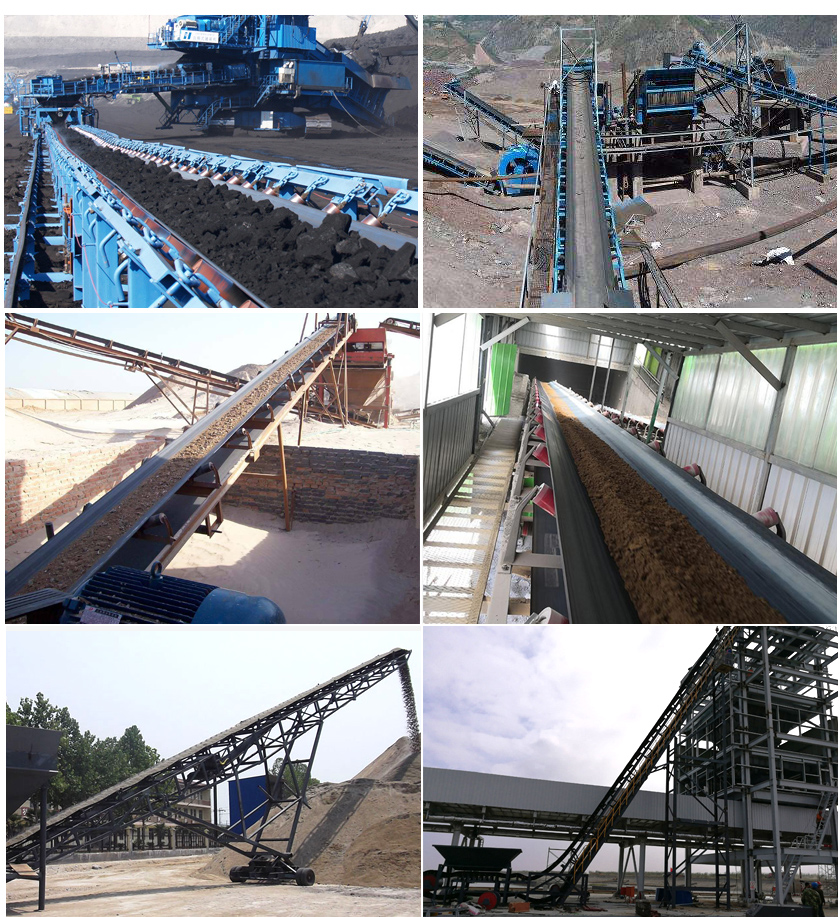

應用案例

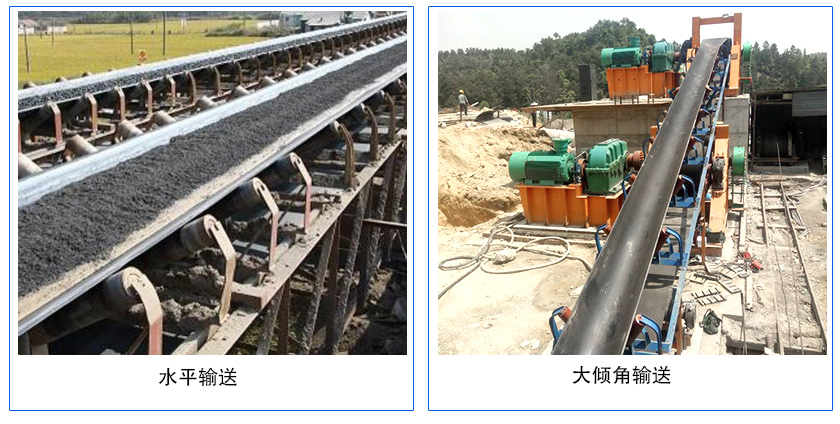

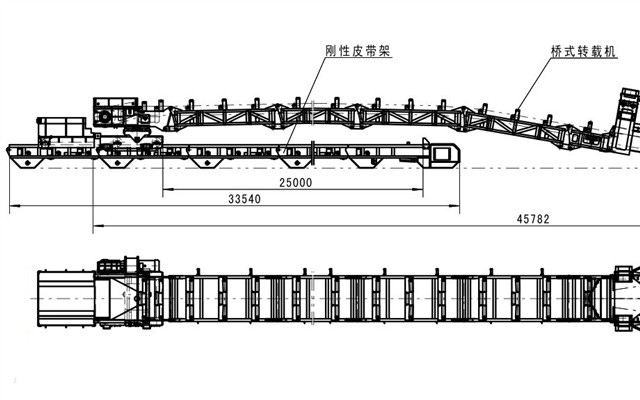

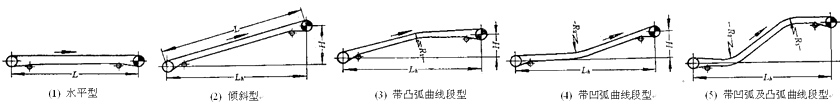

帶式輸送機布置形式

帶式輸送機選型須知

1、物料的特性

包括：松散密度、物料的粒度、較大塊度情況、物料的濕度、物料的磨損性、粘結性和摩擦系數。針對不同的物料，我們所選用的帶式輸送機皮帶也不同的。

2、輸送量要求

輸送量大小決定型號及電機功率的選擇，輸送量越大的皮帶輸送機，應選較高的帶速，型號也就越大。

3、安裝環境及要求

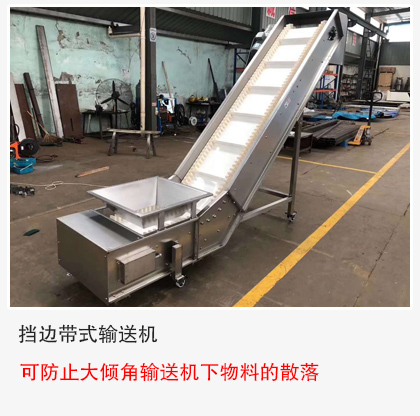

主要包含環境溫度、露天或室內、移動或固定、是否需要擋邊、伸縮要求，是否要有整機或者部分的靈活性調整等。

4、輸送線路

需要詳細考慮輸送線路的尺寸，包括：傾角、較大長度、提升高度等。
